一、概述

　　PSN型功率放大器是为磁粉制动器、磁粉离合器以及需要进行张力调整、控制的生产线而专门设计的；具有输出功率大、手动控制十分方便、且兼容多种PLC及标准控制信号等特点。

二、技术参数

　　1、输入电源： AC 210～230V 50HZ；

　　2、输入信号： 0～5V、0～10V、0～20mA任选；

　　3、额定输出： DC 24V DC0～3A（最大输出功率72W）；

　　4、输出模式： 0～24V电压模式、0～3A电流模式可选（但须在订货时声明）；

　　5、安装尺寸： 左右宽×前后长=115×136 4-M4深8；

　　6、外形尺寸： 宽×高×长=115×50×215 重约1kg。

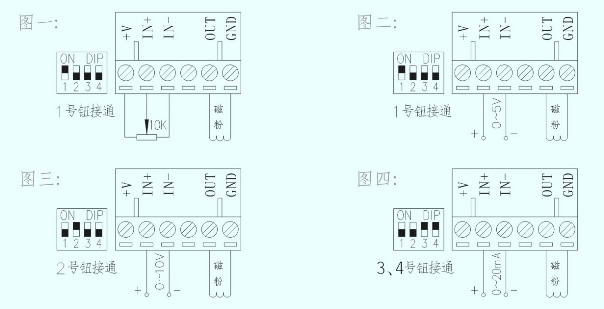

三、输入、输出接线端子及状态选择拨码开关说明

　　1、当采用外部10K电位器手动控制张力时，拨码开关及接线方法如图一所示；

　　2、当输入的外部控制信号为0～5V电压信号时，拨码开关及接线方法如图二所示；

　　3、当外部控制信号为0～10V电压信号时，则拨码开关及接线方法如图三所示；

　　4、当外部控制信号为0～20mA电流信号时，则拨码开关及接线方法如图四所示。

四、注意事项

　　1、工作条件： 环境温度-10℃～40℃ 相对湿度不大于80%；

　　2、周围环境无腐蚀性气体、液体及尘埃；避免安装在强烈振动的环境中；

　　3、安装放大器的两侧应留有50mm以上的间隙，以保证放大器能自然通风散热；

　　4、拨码开关须严格按如上所示图解进行拨码，否则仪器无法正常工作。
